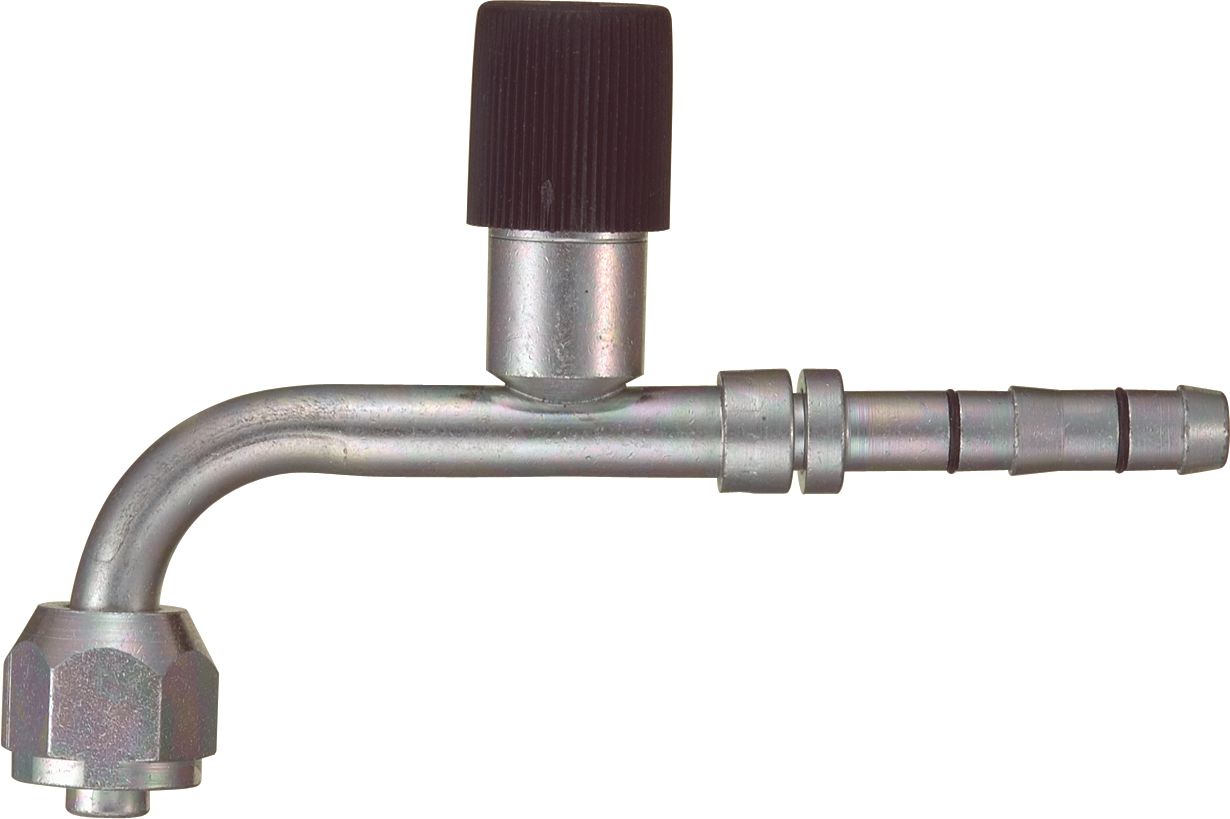

E-Z Clip Series Field Field Tylin Axtable EXTRICE, ACIER DU CARBON, JOINT FEMME PILOTE COURT, 90 °, 1/2 "(-10) x 3 / 4-16 (-8)
(Paquet de 1)

SKU:17473 Article#: 17473

Danfoss®

Faites vos propres assemblages en quelques minutes
Réduire les temps d'arrêt et augmenter la productivité
Ne nécessite pas de machines à crimper
Les applications typiques comprennent: les flottes de camions et d'autobus, les équipements de construction, les véhicules militaires, l'équipement agricole, les camions réfrigérés (produits laitiers et produits)
Utiliser avec un tuyau multi-réfrigérant GH001
Instructions d'assemblage
Étape 1: Coupez le tuyau. Assurez-vous que la coupe est faite carrée sur la longueur du tuyau.
Étape 2: Sliptez deux clips.
Étape 3: Huile le mamelon. Cela doit être fait pour réduire la force de l'insertion du mamelon.
Étape 4: Insérez le mamelon dans le tuyau. Assurez-vous d'essuyer l'excès d'huile du mamelon et du tuyau.
Étape 5: Entrez la cage dans la rainure du mamelon.
Étape 6: Faites glisser les clips sur les bras de cage et dans les canaux de chaque bras.
Étape 7: Fermez les clips.
Assemblage terminé E-Z Clip®.
Remarque: les joints toriques pilotes ne sont pas inclus et doivent être achetés séparément.
ATTENTION: Le non-respect de ces instructions et / ou l'utilisation du tuyau Weatherhead® avec des raccords fournis par d'autres fabricants peut entraîner des assemblages de tuyaux peu fiables et dangereux, ce qui peut entraîner une évasion soudaine ou involontaire de gaz de réfrigérant. Des blessures corporelles et / ou des violations des réglementations de l'EPA peuvent survenir en conséquence.Eaton recommande l'adhésion à toutes les directives, y compris les directives de l'EPA, concernant les services de systèmes de réfrigérant.

Vérifier la disponibilité

Quantité

Fréquemment achetés ensemble

Description du produit

Spécifications techniques

Article#:	17473
No de modèle du fabricant :	FJ3013-01-0810S
Numéro de série du fabricant	Série de clips e-z
Méthode d'attachement	Champ attachable
Dimension d'ajustement A (tuyau)	1/2 (-10) "
Taille du tableau de bord	-10
Genre	Femelle
Style final ajusté	Pilote court-jing
Type de fin d'ajustement	Pivot
Angle d'adaptation	90 °
Longueur d'adaptation	avec R134A Port latéral haut
Dimension d'ajustement B (fin de travail)	3/4-16 (-8)
Weatherhead No.	FJ3013-01-0810S
Taille	(-10) x (-8)
Matériel	Carbone
UNSPSC #:	27121700
Conforme à la TAA :	Oui
Poids:	0.43 lb
